EV батареясының мыс шинасы қуат тиімділігі мен сенімділігін қалай жақсарта алады?

АнEV батареясының мыс шинасытоктың таралуына, температураның көтерілуіне, орау тиімділігіне және батарея жинағының ұзақ мерзімді сенімділігіне әсер ететін маңызды электрлік өзара байланыс болып табылады. Бұл нұсқаулық мыс материалдарын таңдауды, өткізгіш өлшемдерін анықтауды, қатты және икемді шиналарды бағалауды, қосылым кедергісін басқаруды, қаптау мен оқшаулауды көрсетуді және жалпы өндіріс мәселелерін болдырмауды түсіндіреді. Сондай-ақ, ол инженерлер мен сатып алу топтарына олардың электрлік, механикалық және өндірістік талаптарына сәйкес келетін реттелетін шиналарды әзірлеуге көмектесу үшін практикалық ресурстарды тексеру тізімін ұсынады.

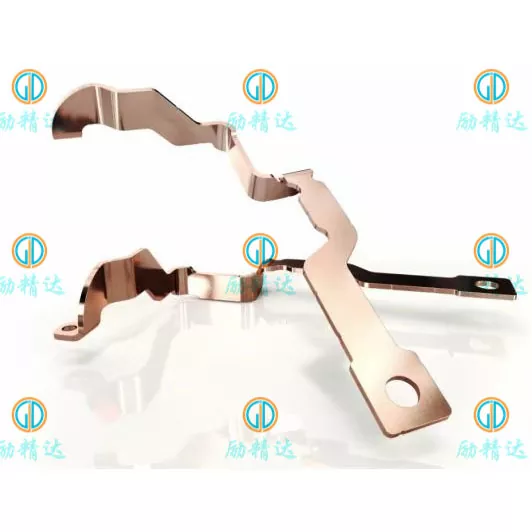

1. EV батареясының мыс шинасы дегеніміз не?

АнEV батареясының мыс шинасыэлектрлік көліктің жоғары вольтты жүйесіндегі батарея ұяшықтары, модульдер, контакторлар, сақтандырғыштар, ток сенсорлары және басқа компоненттер арасында электр энергиясын тасымалдауға арналған өткізгіш металл құрамдас бөлігі болып табылады. Батареяның архитектурасына байланысты шиналар тегіс жолақтар, пішінделген пластиналар, ламинатталған икемді өткізгіштер немесе нақты өлшемді талаптарға сай дайындалған арнайы пішінді жинақтар болуы мүмкін.

Кәдімгі сымдардан айырмашылығы, шиналар анықталған контакт беттері мен орнату позициялары бар ықшам, қайталанатын ток жолын қамтамасыз ете алады. Бұл оны әсіресе қол жетімді орын шектеулі және электр қосылымдары діріл мен температураның өзгеруі кезінде тұрақты болуы керек батареялар жинақтарында пайдалы етеді.

Әдеттегі EV аккумуляторлық жүйесінде бірнеше шина деңгейлері болуы мүмкін:

• Жасушалардың өзара байланыстары:Модуль ішіндегі жеке ұяшықтарды немесе ұяшықтар тобын қосыңыз.
• Модуль қосылымдары:Батарея модульдері арасындағы токты тасымалдаңыз және қажетті серияларды немесе параллель конфигурацияны қолдаңыз.
• Қаптама деңгейіндегі шиналар:Модульдерді жоғары вольтты тарату компоненттеріне, соның ішінде контакторларға, сақтандырғыштарға және шығыс терминалдарына қосыңыз.
• Қуат электроникасының қосылымдары:Батарея жүйелерін инверторлармен, тұрақты токты тарату жинақтарымен немесе басқа жоғары ток жабдықтарымен байланыстырыңыз.

Арнайы дизайн ұяшық пішіміне, жүйе кернеуіне, ток профиліне, қосылу әдісіне, қол жетімді орнату кеңістігіне және қауіпсіздік талаптарына байланысты. Сондықтан сәтті шина мыс кесіндісі емес: бұл толық электрлік және механикалық жинақтың бөлігі ретінде жұмыс істеуі керек инженерлік құрамдас бөлік.

2. Неліктен мыс EV аккумуляторлық жүйелерінде маңызды?

Мыс жоғары токты аккумуляторлық қосылымдар үшін кеңінен қолданылады, өйткені ол жоғары электр өткізгіштігін жақсы жылу өткізгіштікпен, қалыптау мүмкіндігімен және көптеген бекітілген дайындау және беттік өңдеу процестерімен үйлесімділікпен біріктіреді.

Бұл сипаттамалар инженерлерге электр шығындарын бақылау және сенімді қосылымдарды қолдау кезінде ықшам ток жолдарын жасауға көмектеседі. Дегенмен, тек мыс жақсы өнімділікке кепілдік бермейді. Өлшемдерді, түйіспелерді, салқындату жағдайларын, оқшаулауды және өндіріс сапасын да ескеру қажет.

Төменгі электр кедергісі

Электр кедергісі ток өткізгіш арқылы өткенде жылу шығарады. Тиісті өлшемді мыс шина резистивті жоғалтуларды және кернеудің төмендеуін шектей алады, бұл қуат беру тиімділігін сақтауға көмектеседі. Бұл артықшылық, әсіресе, кедергінің азғантай жоғарылауы айтарлықтай жылу мөлшерін тудыруы мүмкін жоғары токты батарея жүйелеріне қатысты.

Шағын электрлік қаптама

Батарея жинақтары ұяшықтарды, салқындату компоненттерін, құрылымдық тіректерді, сенсорларды, қорғаныс құрылғыларын және оқшаулауды шектеулі қоршау ішінде орналастыруы керек. Мыстың жоғары өткізгіштігі конструкторларға қажетті электрлік және жылулық шектеулерді қанағаттандыра отырып, салыстырмалы түрде ықшам өткізгіштердің көлденең қималарын бағалауға мүмкіндік береді.

Бейімделетін өндіріс

Мыс қаңылтырлар, жолақтар мен штангаларды құрамдас конструкцияға сәйкес кесуге, штамптауға, тесуге, майыстыруға, өңдеуге және жалатуға болады. Қолдану және өндіру мүмкіндігіне байланысты бұл процестер теңшелген саңылау үлгілерін, қалыптасқан терминалдарды, орнату мүмкіндіктерін және күрделі үш өлшемді пішіндерді жасай алады.

Потенциалды жақсартылған құрастыру консистенциясы

Жақсы жобаланған пайдаланушы шинасы қайталанатын қосылым орындары мен орнату геометриясын қамтамасыз етеді. Бұл автоматтандырылған немесе жартылай автоматтандырылған құрастыруды жеңілдетеді, орнату реттеулерін азайтады және өндірістің үйлесімділігін жақсартуға көмектеседі.

3. Қолданбаңызға қай шина құрылымы сәйкес келеді?

Дұрыс құрылымды таңдау маңызды ерте шешім болып табылады, себебі ол орнату кеңістігіне, икемділігіне, дірілге төзімділігіне, дайындау әдістеріне және жобаның жалпы құнына әсер етеді. Ең көп таралған нұсқаларға қатты мыс шиналар, ламинатталған икемді шиналар және өрілген мыс қосылыстары жатады.

Қатты шина қашан қолайлы?

Қатты дизайн терминалдар бекітілген күйде қалғанда және монтаждық құрылым тиісті қолдауды қамтамасыз еткенде қолайлы. Ол дәйекті геометрия маңызды болатын пакет деңгейіндегі қуатты тарату, сақтандырғыш қосылымдары және ықшам электр жинақтары үшін әсіресе практикалық болуы мүмкін.

Икемді шинаны қашан қарастыру керек?

Қосылым термиялық кеңеюге, өндірістік рұқсаттарға немесе құрамдас бөліктер арасындағы салыстырмалы қозғалысқа сай болуы керек болса, икемді дизайн жақсырақ болуы мүмкін. Ламинатталған мыс шиналары жоғары ток қуатын басқарылатын икемді аймақпен біріктіре алады, дегенмен терминал аймақтары мен оқшаулау ауысулары әлі де мұқият инженерияны қажет етеді.

Кез келген құрылымды таңдамас бұрын, толық орнату конвертін, қозғалыс талаптарын, құрастыру ретін, қызмет көрсету мүмкіндігін және электр жүктемесін бағалаңыз. Құралға қол жеткізу, бекіту элементтерін тазарту немесе өндіріс рұқсаттары ескерілмесе, CAD үлгісіне сәйкес келетін дизайнды орнату әлі де қиын болуы мүмкін.

4. Мыс материалдарын қалай таңдау керек?

Материалды таңдау өткізгіштікке, қалыптасу тәртібіне, үйлесімділікке, бетті өңдеуге және құнына әсер етеді. Тиісті сорт тек мыстың тазалығына емес, өндіріс процесіне және жұмыс ортасына байланысты.

Температура мен қалыптасу талаптарын ескеріңіз

Материалдық температура беріктікке, иілгіштікке, иілуге ​​және серпілуге ​​әсер етеді. Қалың мыстан жасалған тығыз иілу материалдың күйі мен иілу радиусы жарамсыз болса, беттің жарылуы немесе бұрмалануы мүмкін. Дизайнда бірнеше иілу немесе жақын орналасқан тесіктер болса, өндірісті шолу құрал жасау немесе жаппай өндірісті бастамас бұрын тәуекелдерді анықтай алады.

Материалды біріктіру әдісімен сәйкестендіріңіз

Болтталған, дәнекерленген, дәнекерленген және ламинатталған құрылымдар әртүрлі талаптарды қояды. Мысалы, кәдімгі болттармен жалғау үшін жақсы жұмыс істейтін мыс маркасы мамандандырылған дәнекерлеу процесі үшін ең жақсы нұсқа болмауы мүмкін. Жеткізуші және инженер-конструктор материалдың жоспарланған біріктіру әдісімен үйлесімділігін растауы керек және қажет болған жағдайда дайын қосылымды растауы керек.

Халықаралық сатып алу үшін қажетті материал стандартын, сортты, күйді, қалыңдығын және рұқсат етілген ауыстыруларды көрсетіңіз. Электрлік өнімділікті және қайталанатын өндірісті тексеру қажет болғанда, «жоғары сапалы мыс» сияқты жалпы ескерту жеткіліксіз.

5. Ток, кедергі және жылу дизайнға қалай әсер етеді?

Ағымдағы сыйымдылық EV аккумулятор шинасын жобалаудағы маңызды факторлардың бірі болып табылады. Дегенмен, белгілі бір ені мен қалыңдығының әрбір мыс жолағына қолданылатын әмбебап ток рейтингі жоқ. Нақты өнімділік өткізгіш геометриясына, қоршаған орта температурасына, қоршау жағдайларына, салқындатуға, қосылым кедергісіне және электр жүктемесінің ұзақтығына байланысты.

Негізгі электрлік байланыстарды түсіну

Тұрақты ток жүйесі үшін токты қуат пен кернеуден бағалауға болады:

Бұл қатынастарда I – ток, P – электр қуаты, V – кернеу, R – кедергі, ρ – материалдың кедергісі, L – өткізгіш ұзындығы, А – көлденең қиманың ауданы. Теңдеулер термиялық талдауды немесе сынауды алмастырмайды, жобалық есептеулер үшін бастапқы нүктені қамтамасыз етеді.

Квадрат-ағымдық термин әсіресе маңызды. Қарсылық өзгеріссіз қалған кезде ток екі еселенсе, резистивті қуатты жоғалту төрт есе артады. Бұл ағымдағы профильге, жұмыс цикліне және қосылым сапасына маңызды мән береді.

Үздіксіз және ең жоғары токты бөлек бағалаңыз

EV аккумулятор жүйелерінде үздіксіз зарядсыздану, қысқа жеделдету шыңдары, регенеративті тежеу ​​және зарядтау жүктемелері болуы мүмкін. Бұл жұмыс жағдайлары әртүрлі жылу талаптарын тудыруы мүмкін. Қысқа шыңға шыдайтын дизайн үздіксіз қолданылатын бірдей ток үшін жарамсыз болуы мүмкін.

Өткізгіш өлшемдерін аяқтамас бұрын инженерлер мыналарды анықтауы керек:

• Номиналды жүйе кернеуі және максималды жұмыс кернеуі.
• Үздіксіз ток, ең жоғары ток және шың ұзақтығы.
• Шина жанындағы қоршаған орта температурасы және күтілетін жұмыс температурасы диапазоны.
• Өткізгіште де, қосылу нүктелерінде де рұқсат етілген температураның көтерілуі.
• Өткізгіштің ұзындығы, қолжетімді көлденең қимасы және орнату бағыты.
• Салқындату жағдайлары, көрші жылу көздері және қоршаудағы желдету.
• Максималды рұқсат етілген кернеудің төмендеуі және тиісті қорғаныс талаптары.

Толық жылу жолын елемеңіз

Жылу конвекция, радиация, монтаждау құралдары, жалғанған терминалдар немесе жақын орналасқан құрылымдар арқылы шинаны қалдыруы мүмкін. Оқшаулау және герметикалық қоршау жылу диссипациясын өзгерте алады. Нәтижесінде мыс өлшемдері бірдей екі шина әртүрлі жинақтарда әртүрлі температураға жетуі мүмкін.

Күшті әзірлеу процесі репрезентативті шарттарда есептеуді, инженерлік шолуды және тестілеуді біріктіреді. Қауіпсіздік тұрғысынан маңызды қолданбалар үшін температураның жоғарылауын тексеру жоспарланған материалдарды, бетті өңдеуді, бекіту әдісін және орнату ортасын көрсетуі керек.

6. Қосылым ақауларын қалай болдырмауға болады?

Жоғары сапалы мыс өткізгіш, егер оның қосылымдары нашар жобаланған болса, әлі де сенімді өнімділікті қамтамасыз ете алмайды. Жоғары ток кезінде шамадан тыс жанасу кедергісі локализацияланған жылуды тудыруы, бетінің деградациясын жеделдету, жақын маңдағы оқшаулауды зақымдауы немесе буындардың босап кетуіне ықпал етуі мүмкін.

Жанасу беттерін мұқият жобалаңыз

Бұрандалы қосылыстар қолайлы контакт аймағын, бетінің тегістігін, бекіткіш таңдауды және басқарылатын қысқыш күшін қажет етеді. Тесіктердің орналасуы, саңылаулар, деформациялар, ластанулар және үйлеспейтін бетті әрлеу соңғы интерфейске әсер етуі мүмкін. Құрастыру спецификациясы оператордың жеке пікіріне қалдырмай, тиісті болт моментін немесе бекіту процедурасын анықтауы керек.

Дәнекерленген және ламинатталған қосылыстарды басқару

Икемді ламинатталған шиналар көбінесе бірнеше мыс қабаттарын қосу үшін байланыстырылған немесе дәнекерленген терминал аймақтарын пайдаланады. Түйін иілгіш секцияға зақым келтірместен барабар электрлік үздіксіздік пен механикалық тұтастықты қамтамасыз етуі керек. Дәнекерлеу параметрлерін, терминал геометриясын, жылуды енгізуді және тексеру әдістерін нақты материал қабаты үшін орнату керек.

Діріл және термиялық циклдің жоспары

Электрлік көліктер бірнеше рет тербеліс пен температураның өзгеруі жағдайында жұмыс істейді. Жалғанған құрамдас бөліктер арасындағы термиялық кеңеюдегі айырмашылықтар шиналар мен бекіткіштерге кернеу тудыруы мүмкін. Икемді секциялар, қолайлы тіректер, сәйкес саңылаулар және білікті біріктіру әдістері осы жағдайларды шешуге көмектеседі.

7. Қабат пен оқшаулау қауіпсіздікті қалай жақсартады?

Беткейлік өңдеу және оқшаулау - бұл тек косметикалық әрлеу опциялары емес, функционалды дизайн шешімдері. Олар контактінің әрекетіне, коррозияға төзімділігіне, электрлік оқшаулауға, құрастырудың тұрақтылығына және қызмет көрсету қауіпсіздігіне әсер етуі мүмкін.

Байланыс ортасы үшін жабынды таңдаңыз

Қалайы, никель және күміс жалату шинаның әртүрлі қосымшаларында қолданылуы мүмкін. Қалайы құны мен практикалық байланыс сипаттамаларына байланысты көптеген электрлік байланыс интерфейстері үшін әдетте қарастырылады. Никель белгілі бір температураға немесе қоршаған ортаға қойылатын талаптарға сай болуы мүмкін, ал күміс оның электрлік байланыс қасиеттері қосымша шығындарды ақтайтын жағдайда қарастырылуы мүмкін.

Соңғы таңдауда түйісетін терминал, жұмыс температурасы, ылғалдылық, ластану, коррозияға ұшырау, контакт қысымы және қолданылатын өнім талаптары ескерілуі керек. Қабат қалыңдығы, жабу, маска және тексеру критерийлері функционалдылыққа әсер ететін жерде көрсетілуі керек.

Жүйе кернеуіне сәйкес оқшаулауды көрсетіңіз

Конструкцияға байланысты шиналарда термиялық тартқыш түтіктер, полимерлі гильзалар, құйылған қақпақтар, эпоксидті жабындар немесе басқа инженерлік оқшаулау жүйелері қолданылуы мүмкін. Әрбір ерітіндінің температураға төзімділігі, диэлектрлік өнімділігі, механикалық қорғанысы және өндіріс қабілеттілігі бойынша әртүрлі талаптары бар.

Жоғары вольтты жинақтар сонымен қатар сәйкес сығымдау мен тазарту қашықтығын қажет етеді. Бұл арақашықтықтар қолданыстағы қауіпсіздік жүйесіне, жұмыс кернеуіне, оқшаулаудың орналасуына, қоршаған орта жағдайларына және өнімнің құрылысына байланысты. Оларды жалпы шиналық диаграммадан таңдамай, жауапты инженер-конструктор орнатуы керек.

Оқшаулау сонымен қатар иілу, контакт терезелері, бекіту аймақтары және құрастыру құралдарымен үйлесімді болуы керек. Нашар анықталған ашық металл аймақтары сәйкес келмейтін қолмен кесуге, кездейсоқ зақымдануға немесе электрлік қорғаныстың төмендеуіне әкелуі мүмкін.

8. Қандай өндірістік процестер тұрақты сапаны қамтамасыз етеді?

Өндіріс сапасы материалдың, құралдың, қалыптау ретінің, бетті өңдеудің және тексеру жоспарының қаншалықты жақсы жұмыс істейтініне байланысты. Ең қолайлы процесс құрамдас геометрияға, материалдың қалыңдығына, төзімділік талаптарына, прототип санына және күтілетін өндіріс көлеміне байланысты.

1-қадам: Дизайн және өндіру мүмкіндігін шолу

Өндіріс алдында өндіруші сызбаны, материалдың сипаттамасын, саңылаулардың орналасуын, иілу геометриясын, жанасу аймақтарын, қаптау аймақтарын және оқшаулау талаптарын қарастыруы керек. Бұл шолу құнын арттыратын немесе сапа тәуекелдерін тудыруы мүмкін мүмкіндіктерді анықтауға көмектеседі.

2-қадам: Материалды дайындау және кесу

Мыс қаңылтыр, жолақ немесе жолақ бекітілген материал сипаттамасына сәйкес дайындалады. Лазерлік кесу, тесу, штамптау, CNC өңдеу немесе басқа қолайлы әдістер қажетті геометрия мен өндіріс экономикасы негізінде таңдалуы мүмкін.

3-қадам: қалыптау және өлшемді бақылау

Иілу және қалыптау операциялары соңғы геометрияны белгілейді. Материалдың серпілісі, иілу радиусы, құралдың дәлдігі және саңылау мен иілу арақатынасы құрастырудың сәйкестігіне әсер етуі мүмкін. Сыни өлшемдерді тексеру жоспары аяқталмай тұрып анықтау керек.

4-қадам: біріктіру және бетті өңдеу

Конструкцияға байланысты құрамдас дәнекерлеуді, терминалды байланыстыруды, қылшықтарды тазалауды, қаптауды, тазалауды немесе оқшаулауды қажет етуі мүмкін. Әрбір операция таңдалған мыс маркасымен және жоспарланған жұмыс ортасымен үйлесімді болуы керек.

5-қадам: Тексеру және валидация

Сәйкес сапа жоспары келесі тексерулерді қамтуы мүмкін:

• Материалдық сертификаттар және кіріс материалды тексеру.
• Қалыңдықты, енді, тесіктердің орналасуын, иілу бұрыштарын және тегістігін өлшемді тексеру.
• Жарықтар, саңылаулар, сызаттар және бетіндегі ақауларды визуалды тексеру.
• Белгіленген жерде қаптаманың қалыңдығы мен жабуды тексереді.
• Электр кедергісі немесе үздіксіздікті тексеру.
• Жоба талап еткенде қосылыстың беріктігі, температураның көтерілуі, оқшаулау немесе қоршаған ортаны сынау.

Әрбір компонент әрбір сынақты қажет етпейді. Тексеру жоспары бөліктің функциясына, тұтынушы талаптарына, қолданылатын стандарттарға және тәуекелді бағалауға негізделуі керек. Автокөлік өндірісін бақылау немесе ресми біліктілік құжаттары қажет болған жағдайда, бұл күтулер жаппай өндіріске дейін келісілуі керек.

9. Сатып алушылар көзден алу тәуекелдерін қалай азайта алады?

Сатып алу топтары үшін бәсекеге қабілетті жалпы құны бойынша инженерлік талаптарға жауап беретін құрамдас бөлікті алу басты қиындық болып табылады. Тек мыс салмағына немесе сыртқы өлшемдерге негізделген баға ұсынысында негізгі өндіріс және валидация талаптары болмауы мүмкін.

Баға ұсыныстарына толық сұраныс дайындаңыз

Нақты RFQ өндірушіге дизайнды бағалауға, өндірістік тәуекелдерді анықтауға және сәйкес процесті ұсынуға көмектеседі. Мүмкіндігінше, 2D инженерлік сызбасын және 3D CAD файлын келесі ақпаратпен бірге қамтамасыз етіңіз.

Бірліктің бағасын ғана емес, жалпы шығындарды бағалаңыз

Сатып алу құны жалпы құнының бір бөлігі ғана. Құралдар, материалды пайдалану, қайталама өңдеу, қаптау, оқшаулау, тексеру, орау, жеткізу уақыты және инженерлік өзгерістер жобаның экономикасына әсер етуі мүмкін.

Төмен бастапқы бағаны ұсынатын жеткізуші бөлшек қайталанатын түзетулерді қажет етсе немесе жинақтау нәтижелері сәйкес келмейтін болса, ең үнемді таңдау болмауы мүмкін. Керісінше, қажетсіз қатаң төзімділік, шамадан тыс жабу немесе тым күрделі геометрия маңызды функционалдық пайда бермей-ақ шығынды арттыруы мүмкін.

Өндіріс алдында жеткізуші мүмкіндіктерін қарап шығыңыз

Ықтимал өндірушілерден материалдың консистенциясын, маңызды өлшемдерін, саңылауларын, иілулерін, қаптауын және дайын бөлшектердің қадағалануын қалай басқаратынын сұраңыз. Қажет болған жағдайда үлгілерді немесе тексеру жазбаларын сұраңыз және үлкен тапсырысты орындамас бұрын қабылдау критерийлерімен келісіңіз.

Теңшелген металл компоненттерін әзірлейтін сатып алушылар үшін,Xiamen Lijingda Hardware Products Co., Ltd.тиісті аппараттық құралдарға және дәлме-дәл металл өнімдеріне қойылатын талаптар үшін жеткізушіні бағалау процесіне қосылуы мүмкін. EV аккумуляторының мыс шинасына тапсырыс бермес бұрын, компанияның шинаны өндірудің нақты мүмкіндіктерін, материал опцияларын, қол жетімді біріктіру және өңдеу процестерін, сапа құжаттамасын және жоспарланған қолдану тәжірибесін растаңыз.

Ең тиімді ресурс процесі инженерлік және сатып алу топтарын ертерек біріктіреді. Электрлік талаптар, сызбалар, өндіру әдісі және қабылдау критерийлері баға белгілеу алдында сәйкестендірілсе, екі тарап те болдырмауға болатын түзетулерді азайтып, прототиптен өндіріске өтуді жақсарта алады.
